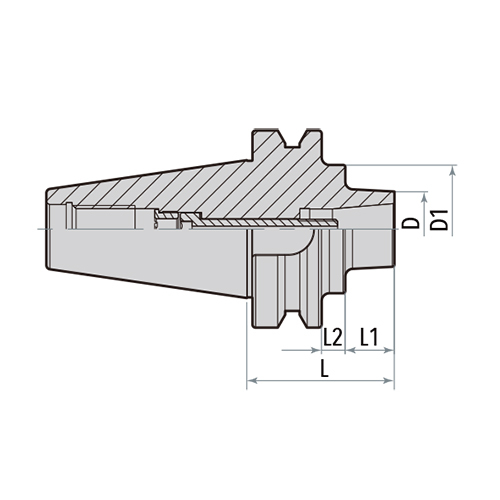

Specification | D | D1 | L1 | L2 | L | Tension screw |
Stop nut |
Wrench | Weight | |
BT30-DSF12-60 | 38 | - | 13 | - | 60 | E100Z300 | ZD12-1 | T06 | 0.40 | |
BT40-DSF12-50 |
38 | - | 18 | - | 50 | E100Z300 |
ZD12-1 |
T06 | 1.10 | |
BT40-DSF12-75 |
38 | - | 48 | - | 75 | E100Z300 |
ZD12-1 |
T06-L | 1.40 | |
BT40-DSF12-135 | 41 | - | 108 | - | 135 | E100Z300 | ZD12-1 | T06-L | 2.20 | |
BT50-DSF12-75 | 38 | 65 | 25 | 12 | 75 | E100Z400 | ZD12-1 | T06-L | 4.00 | |
BT50-DSF12-105 |
41 | 65 | 55 | 12 | 105 | E100Z700 |
ZD12-1 |
T06-L | 4.40 | |
BT50-DSF12-135 | 41 | 65 | 85 | 12 | 135 | E100Z100 | ZD12-1 | T06-L | 4.70 |
